APEX
│
Planetary Gear Reducers

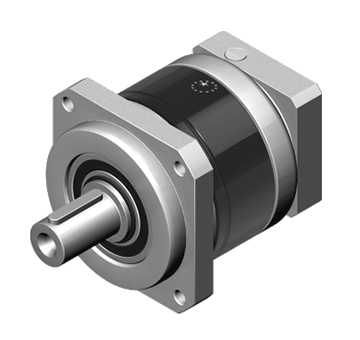

■ PAⅡ / PAⅡR
■ 상세설명
Output torque :
T2N :8 Nm ~ 459 Nm
Ratios :
1-stage : 3 / 4 / 5 / 7 / 9 / 10
2-stage : 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 81 / 100
Low backlash :
1-stage :≤ 6 ~ 8 arcmin
2-stage :≤ 8 ~ 10 arcmin
High efficiency 1-stage :≧ 97%
2-stage :≧ 94%
Easy mount
Low noise
Compact structure
SIZE :
PAII 042 / PAII 060 / PAII 090 / PAII 115 / PAII 142
PAIIR 042 / PAIIR 060 / PAIIR 090 / PAIIR 115 / PAIIR 142
T2N :8 Nm ~ 459 Nm
Ratios :
1-stage : 3 / 4 / 5 / 7 / 9 / 10
2-stage : 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 81 / 100
Low backlash :
1-stage :≤ 6 ~ 8 arcmin
2-stage :≤ 8 ~ 10 arcmin
High efficiency 1-stage :≧ 97%
2-stage :≧ 94%
Easy mount
Low noise
Compact structure
SIZE :
PAII 042 / PAII 060 / PAII 090 / PAII 115 / PAII 142
PAIIR 042 / PAIIR 060 / PAIIR 090 / PAIIR 115 / PAIIR 142
■ 모델 표기방법

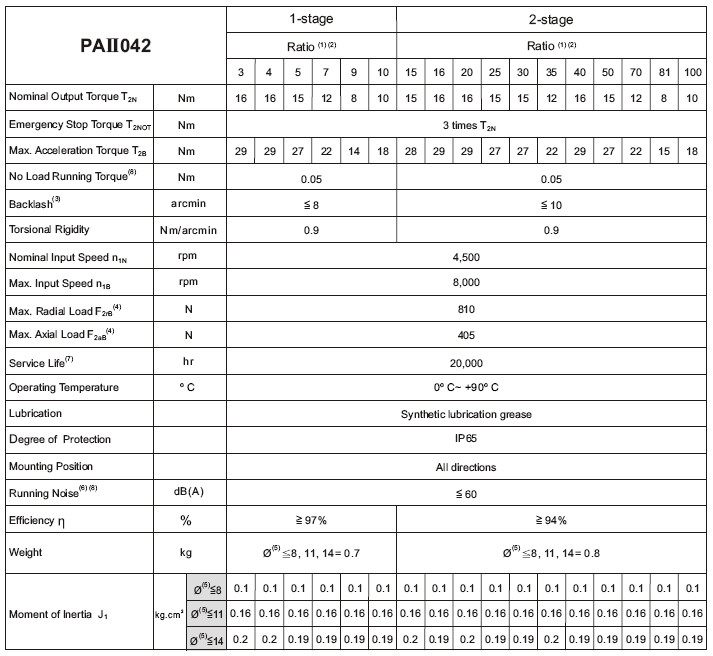

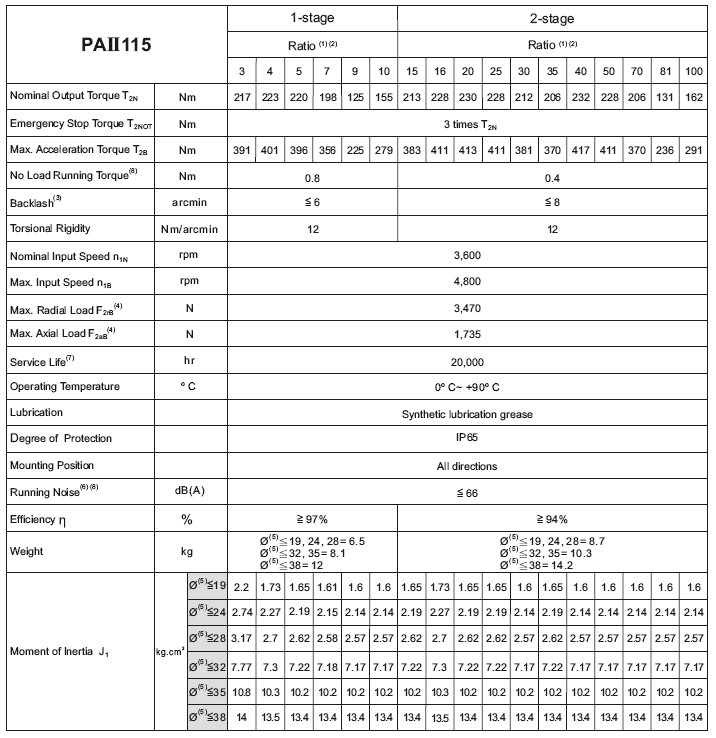

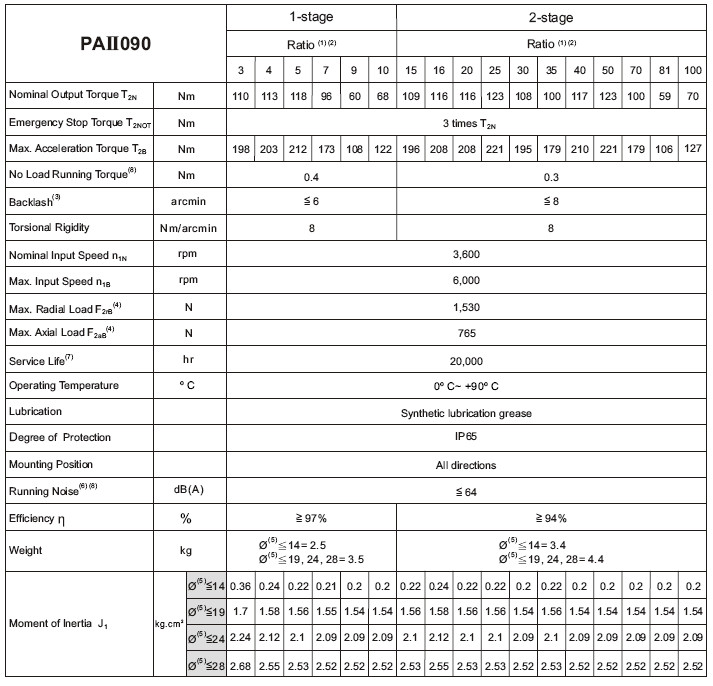

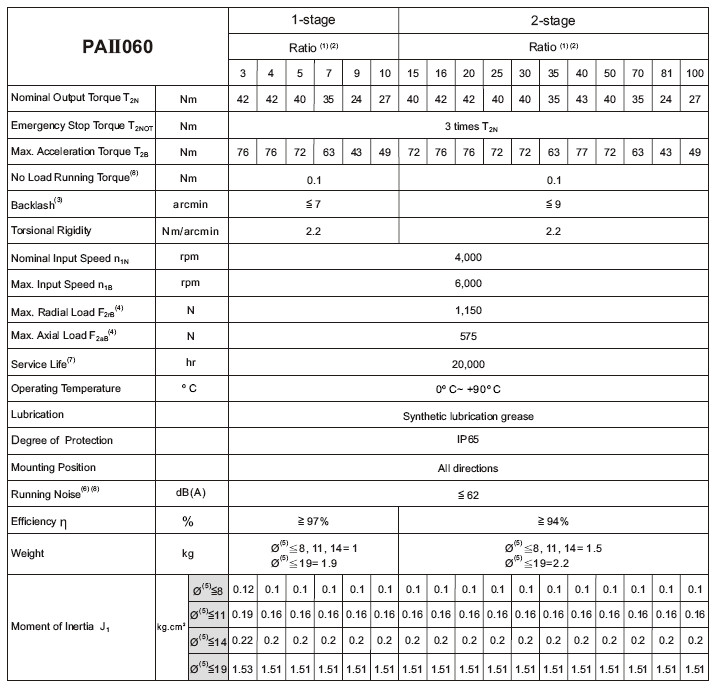

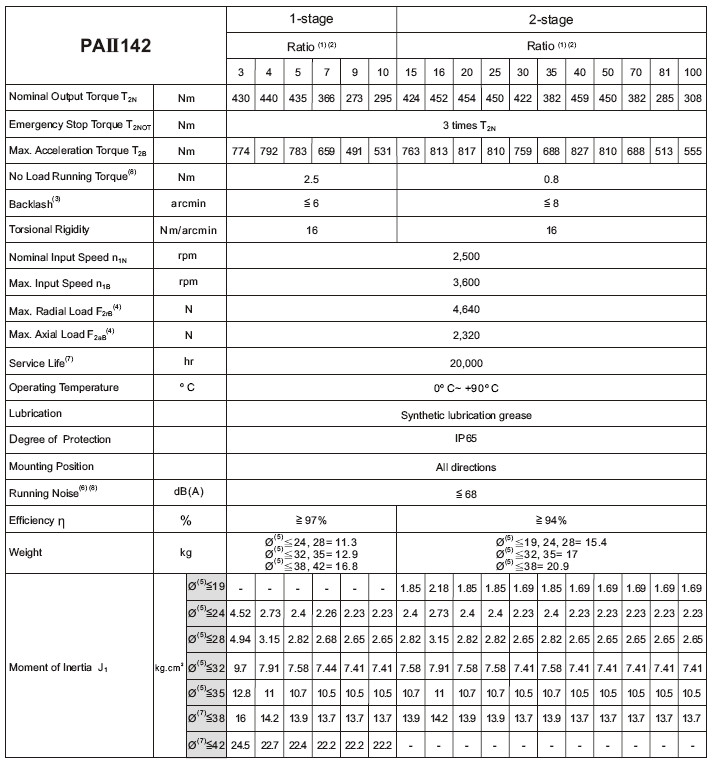

■ 제품사양
■ 제품외형
■ DESIGN TOOL(감속기 선정도구로 보다 정확한 외형치수를 확인하시면 좋습니다.)
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드

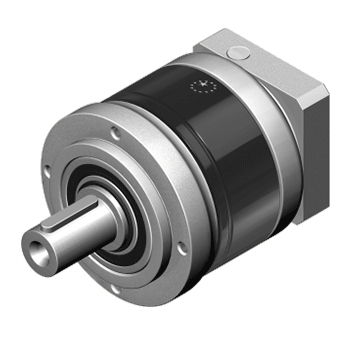

■ PEⅡ / PEⅡR
■ 상세설명
Output torque :
T2N :8 Nm ~ 459 Nm
Ratios :
1-stage : 3 / 4 / 5 / 7 / 9 / 10
2-stage : 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 81 / 100
Low backlash :
1-stage :≤ 6 ~ 8 arcmin
2-stage :≤ 8 ~ 10 arcmin
High efficiency 1-stage :≧ 97%
2-stage :≧ 94%
Easy mount
Low noise
Compact structure
SIZE :
PEII 050 / PEII 070 / PEII 090 / PEII 120 / PEII 155
PEIIR 050 / PEIIR 070 / PEIIR 090 / PEIIR 120 / PEIIR 155
T2N :8 Nm ~ 459 Nm
Ratios :
1-stage : 3 / 4 / 5 / 7 / 9 / 10
2-stage : 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 81 / 100
Low backlash :
1-stage :≤ 6 ~ 8 arcmin
2-stage :≤ 8 ~ 10 arcmin
High efficiency 1-stage :≧ 97%
2-stage :≧ 94%
Easy mount
Low noise
Compact structure
SIZE :
PEII 050 / PEII 070 / PEII 090 / PEII 120 / PEII 155
PEIIR 050 / PEIIR 070 / PEIIR 090 / PEIIR 120 / PEIIR 155

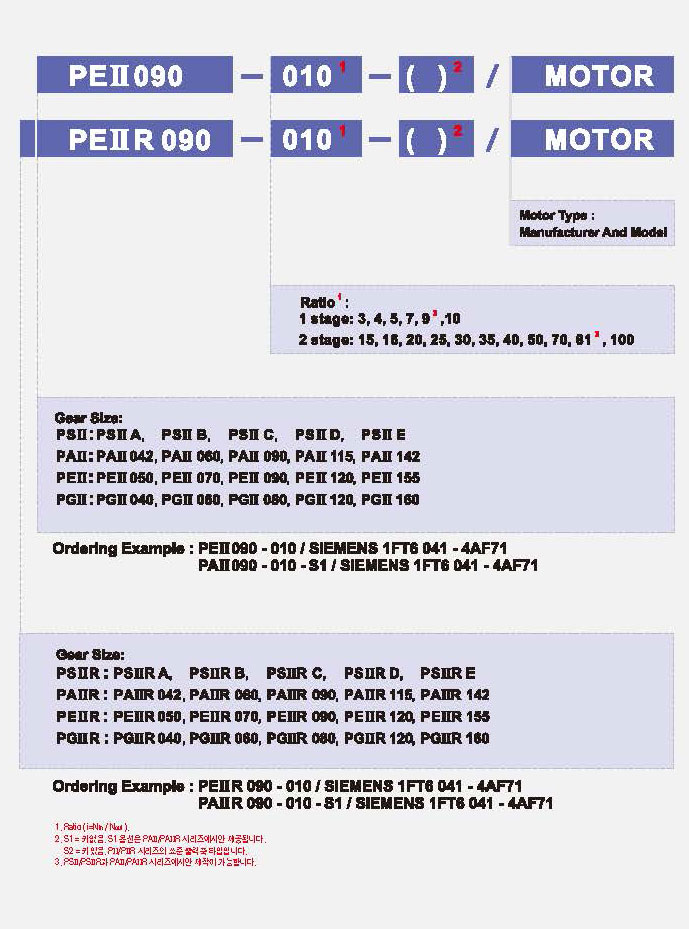

■ 모델 표기방법

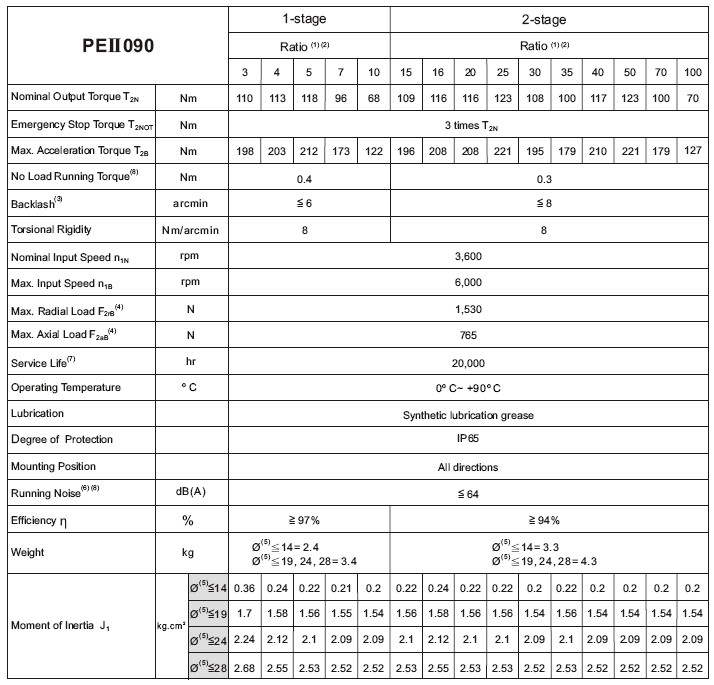

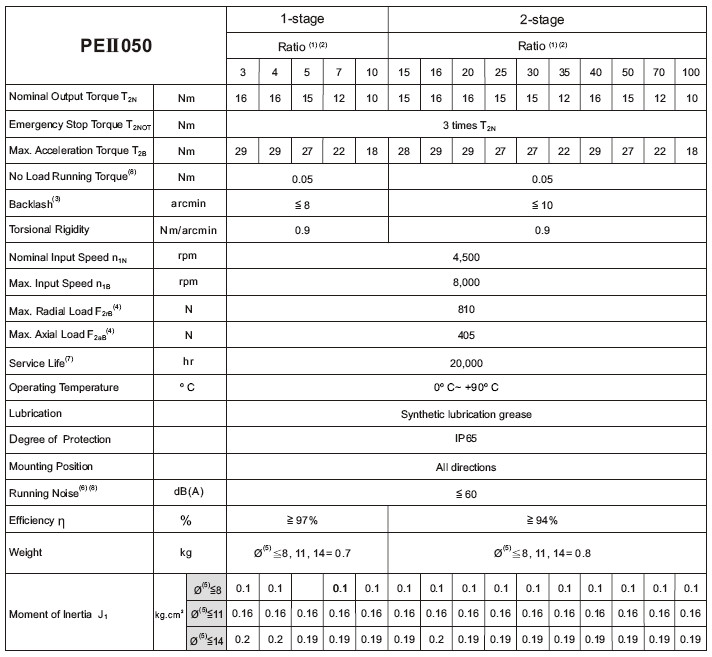

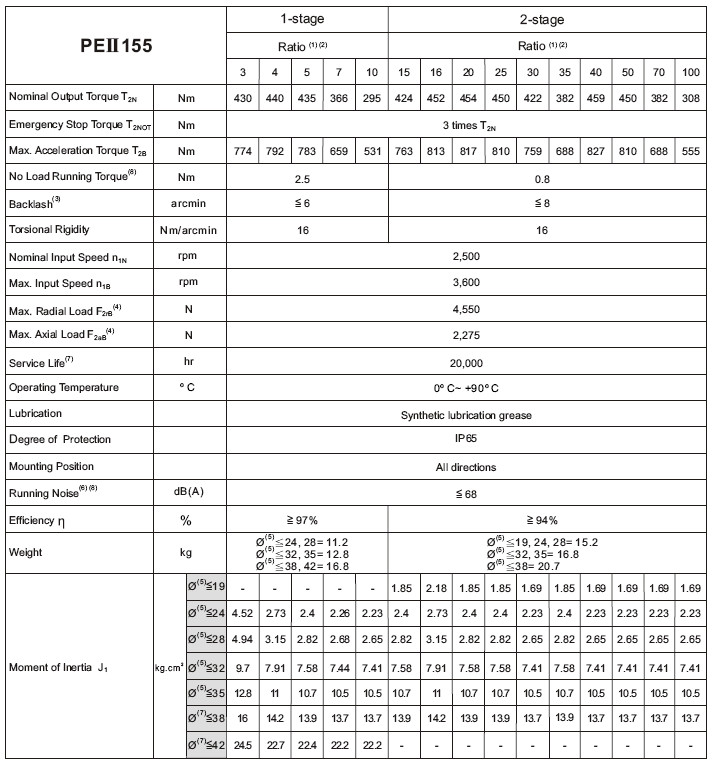

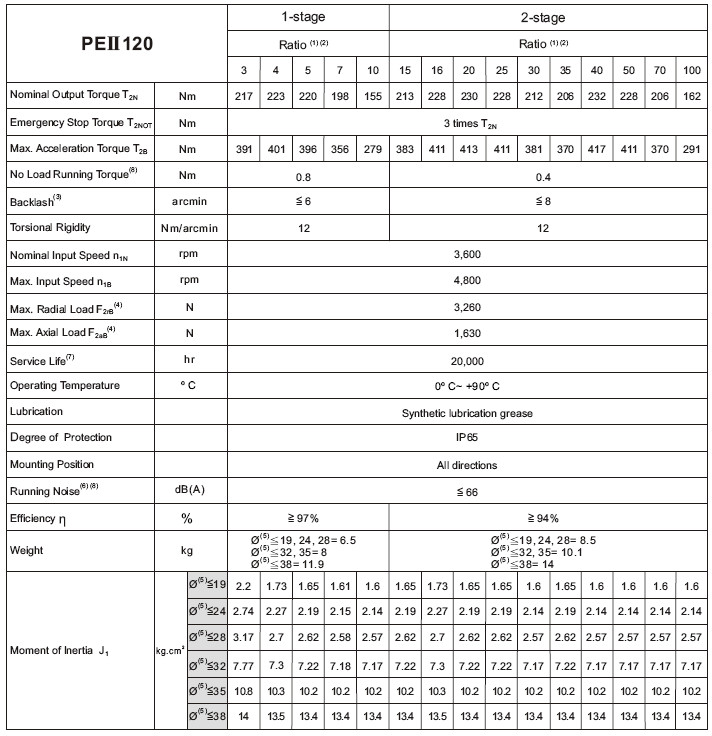

■ 제품사양
■ 제품외형
■ DESIGN TOOL(감속기 선정도구로 보다 정확한 외형치수를 확인하시면 좋습니다.)
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드

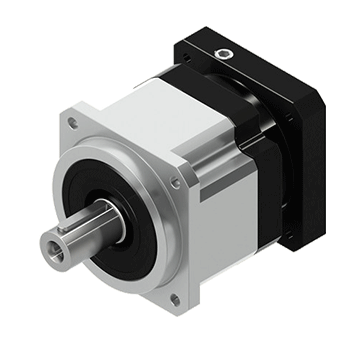

■ AB / ABR
■ 상세설명
Output torque :
T2N : 14 Nm ~ 2000 Nm
Ratios(ABR) :
1-stage : 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 (14 / 20)
2-stage : 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 (120 / 140 / 160 / 180 / 200)
*Only ABR042 2-stage offers 15,20 option
Low backlash :
1-stage : ≤1(2)arcmin / ≤3(4)arcmin / ≤5(6)arcmin
2-stage : ≤5(4)arcmin / ≤7(7)arcmin (≤9arcmin)
High efficiency 1-stage :≧ 97%(≧ 95%)
2-stage :≧ 94%(≧ 92%)
Easy mount
Low noise
Compact structure
SIZE :
AB042 / AB060 /AB060A / AB090 / AB090A / AB115 / AB142 / AB180 / AB220
ABR042 / ABR060 / ABR090 / ABR115 / ABR142 / ABR180 / ABR220
T2N : 14 Nm ~ 2000 Nm
Ratios(ABR) :
1-stage : 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 (14 / 20)
2-stage : 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 (120 / 140 / 160 / 180 / 200)
*Only ABR042 2-stage offers 15,20 option
Low backlash :
1-stage : ≤1(2)arcmin / ≤3(4)arcmin / ≤5(6)arcmin
2-stage : ≤5(4)arcmin / ≤7(7)arcmin (≤9arcmin)
High efficiency 1-stage :≧ 97%(≧ 95%)
2-stage :≧ 94%(≧ 92%)
Easy mount
Low noise
Compact structure
SIZE :
AB042 / AB060 /AB060A / AB090 / AB090A / AB115 / AB142 / AB180 / AB220
ABR042 / ABR060 / ABR090 / ABR115 / ABR142 / ABR180 / ABR220

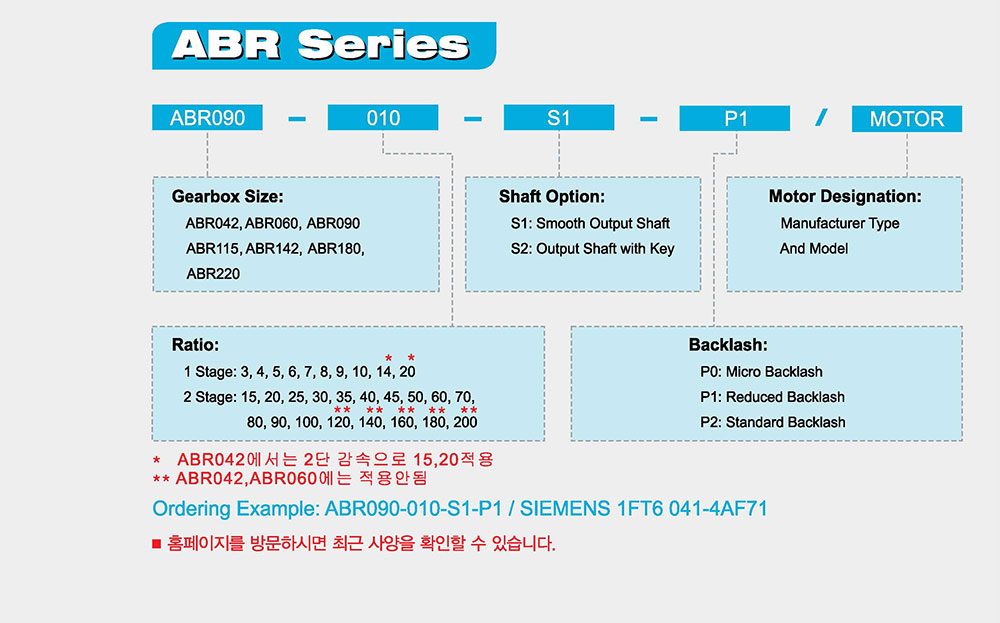

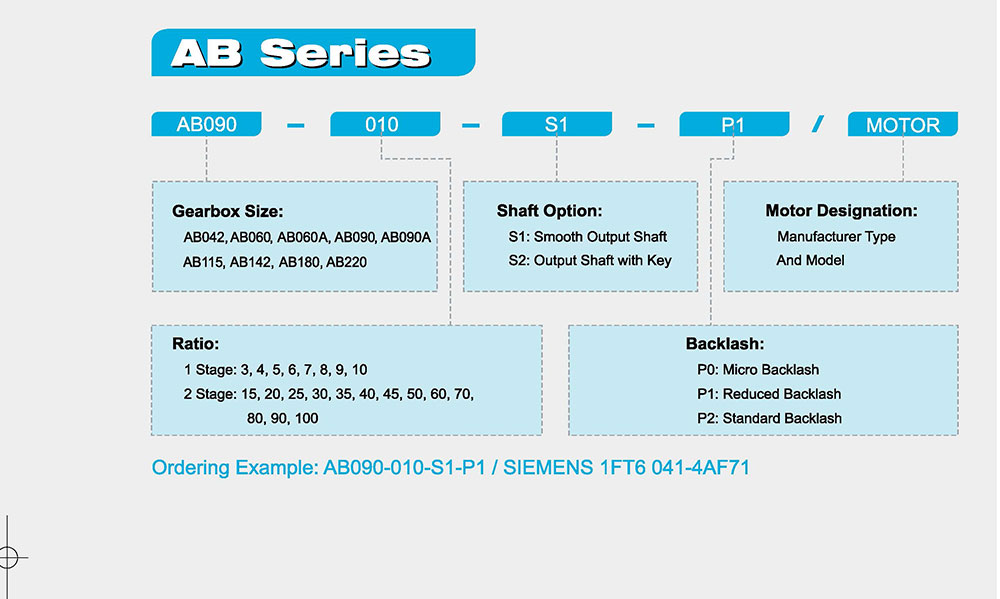

■ 모델 표기방법

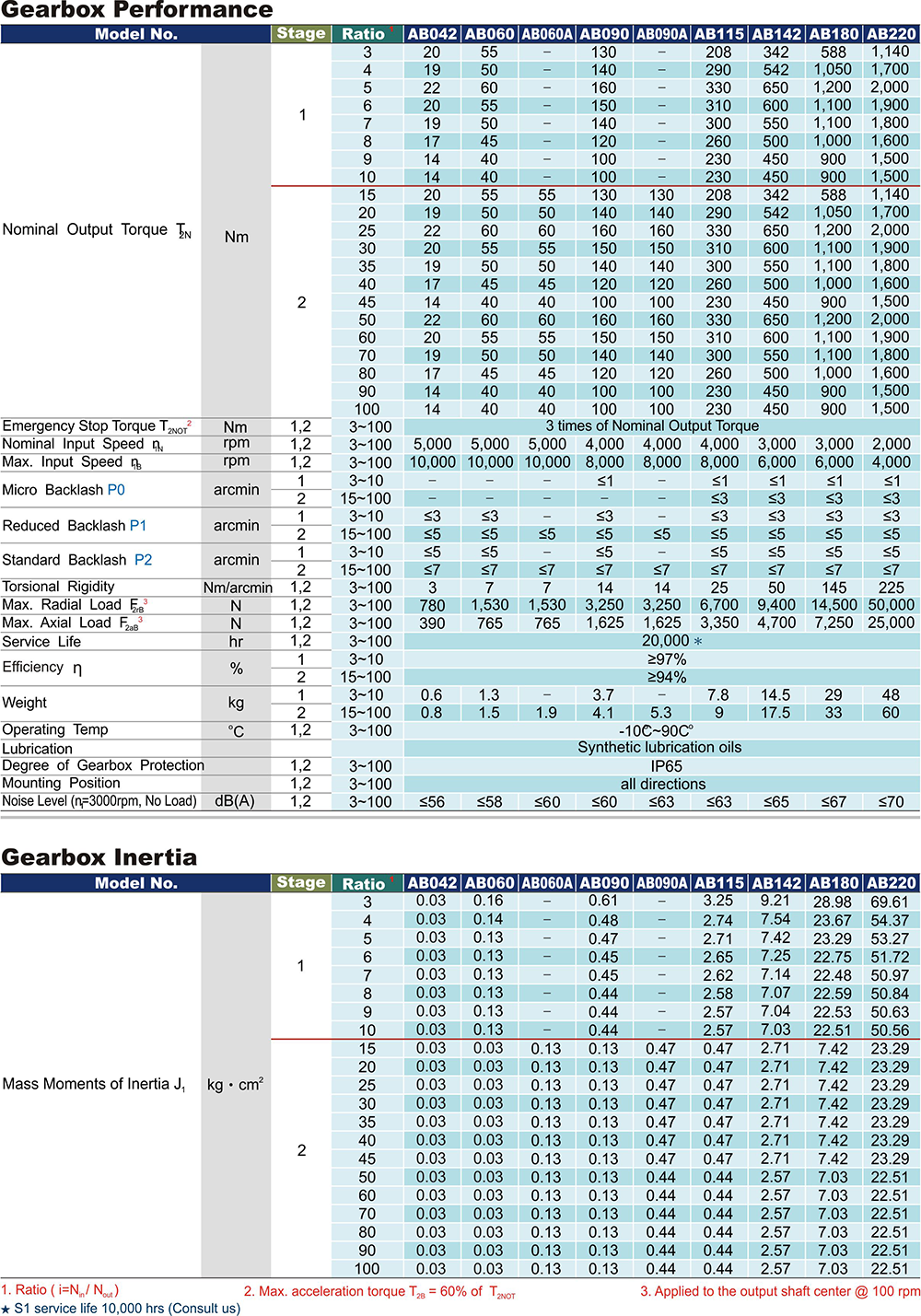

■ 제품사양
AB Series

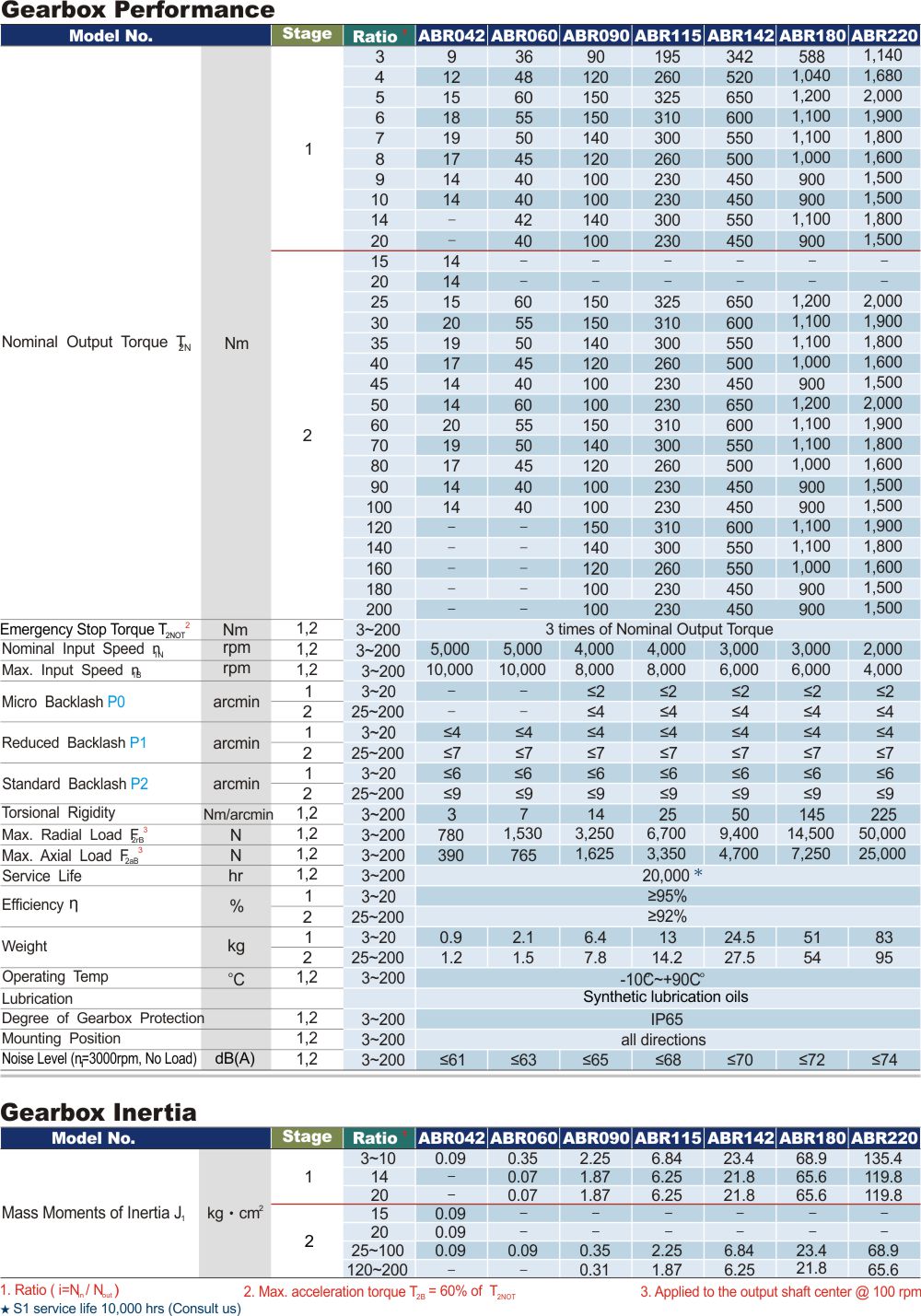

ABR Series
■ 제품외형
■ DESIGN TOOL(감속기 선정도구로 보다 정확한 외형치수를 확인하시면 좋습니다.)
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드

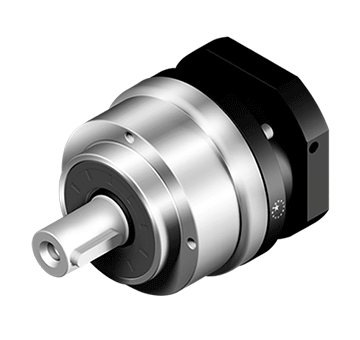

■ AE / AER
■ 상세설명
Output torque :
T2N : 14 Nm ~ 2000 Nm
Ratios(ABR) :
1-stage : 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 (14 / 20)
2-stage : 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 (120 / 140 / 160 / 180 / 200)
*Only ABR042 2-stage offers 15,20 option
Low backlash :
1-stage : ≤1(2)arcmin / ≤3(4)arcmin / ≤5(6)arcmin
2-stage : ≤5(4)arcmin / ≤7(7)arcmin (≤9arcmin)
High efficiency 1-stage :≧ 97%(≧ 95%)
2-stage :≧ 94%(≧ 92%)
Easy mount
Low noise
Compact structure
SIZE :
AB042 / AB060 /AB060A / AB090 / AB090A / AB115 / AB142 / AB180 / AB220
ABR042 / ABR060 / ABR090 / ABR115 / ABR142 / ABR180 / ABR220
T2N : 14 Nm ~ 2000 Nm
Ratios(ABR) :
1-stage : 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 (14 / 20)
2-stage : 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 (120 / 140 / 160 / 180 / 200)
*Only ABR042 2-stage offers 15,20 option
Low backlash :
1-stage : ≤1(2)arcmin / ≤3(4)arcmin / ≤5(6)arcmin
2-stage : ≤5(4)arcmin / ≤7(7)arcmin (≤9arcmin)
High efficiency 1-stage :≧ 97%(≧ 95%)
2-stage :≧ 94%(≧ 92%)
Easy mount
Low noise
Compact structure
SIZE :
AB042 / AB060 /AB060A / AB090 / AB090A / AB115 / AB142 / AB180 / AB220
ABR042 / ABR060 / ABR090 / ABR115 / ABR142 / ABR180 / ABR220

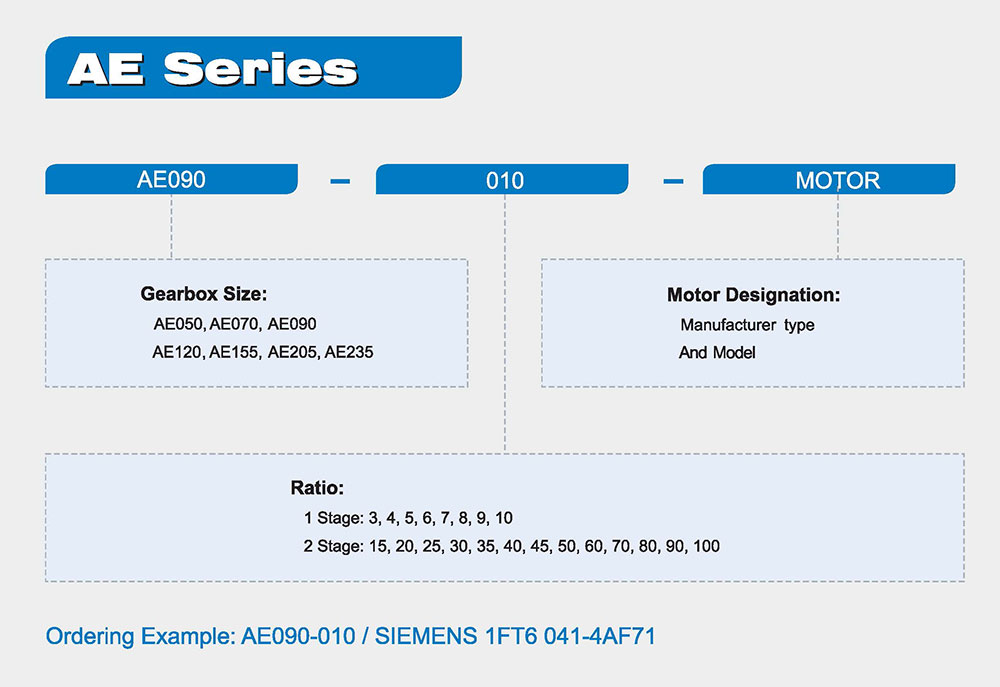

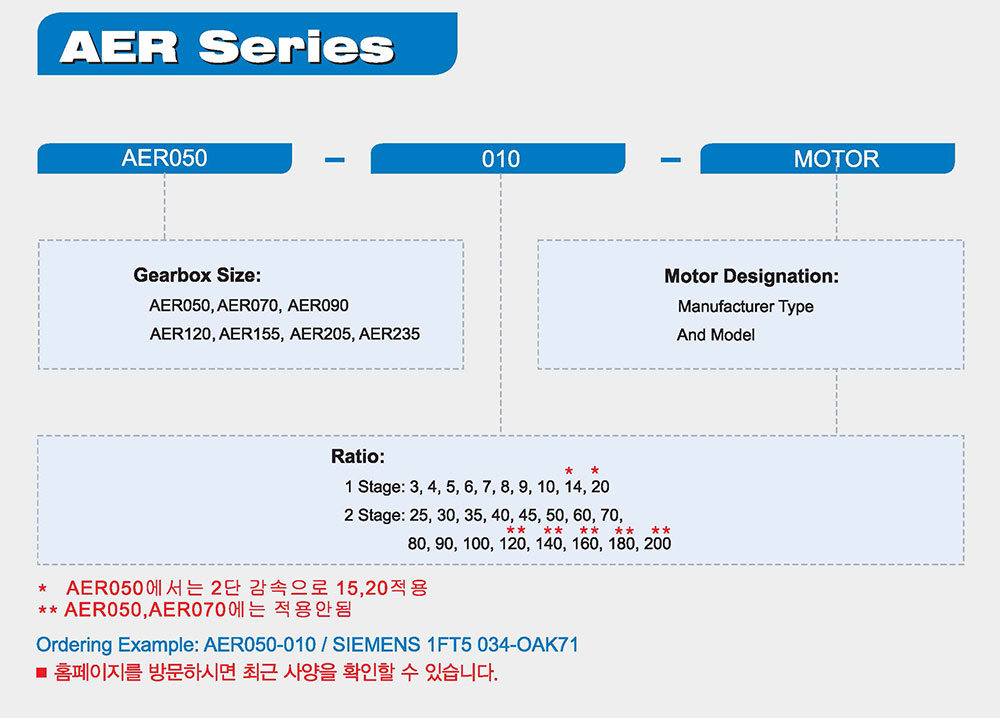

■ 모델 표기방법

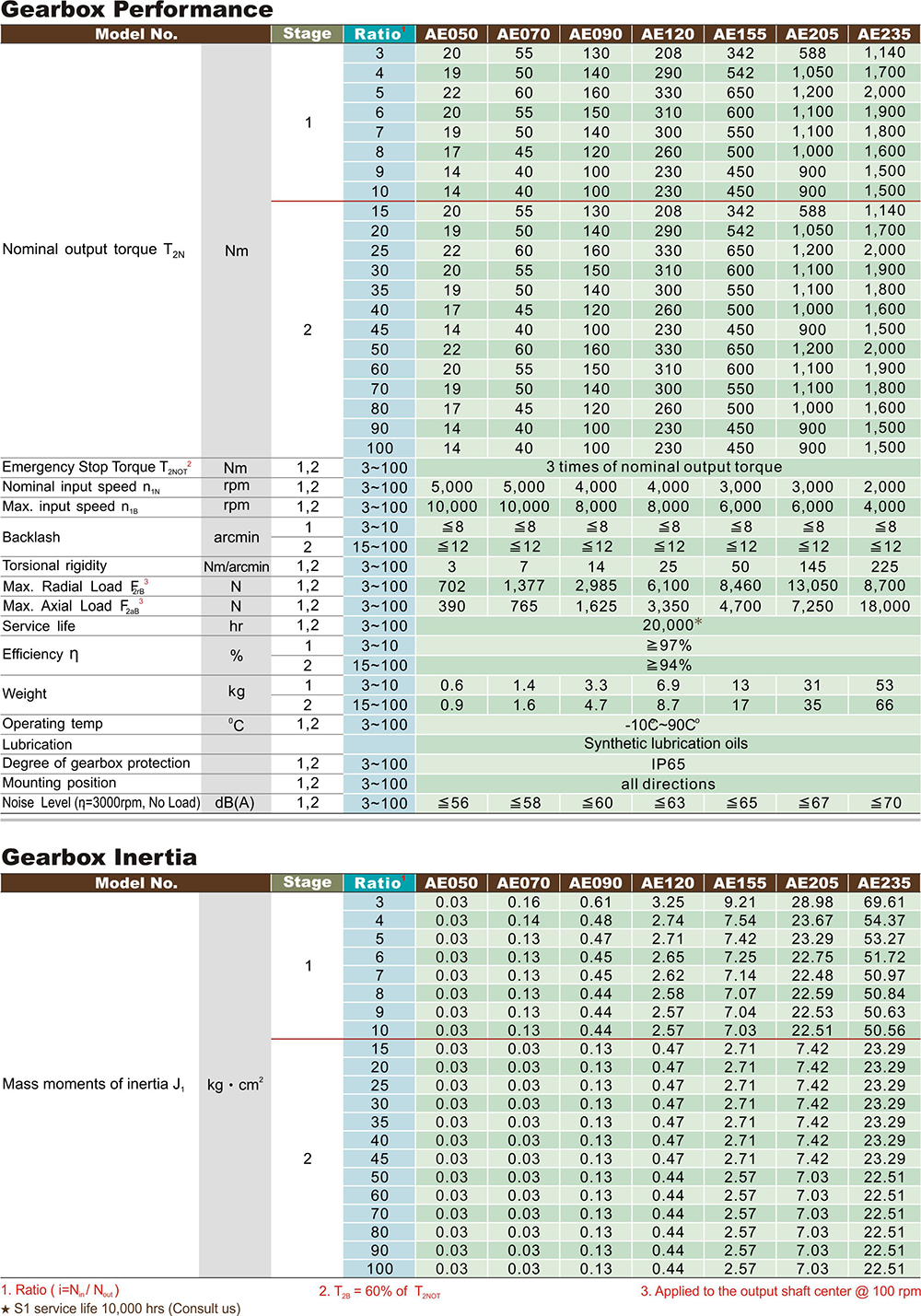

■ 제품사양
AE Series

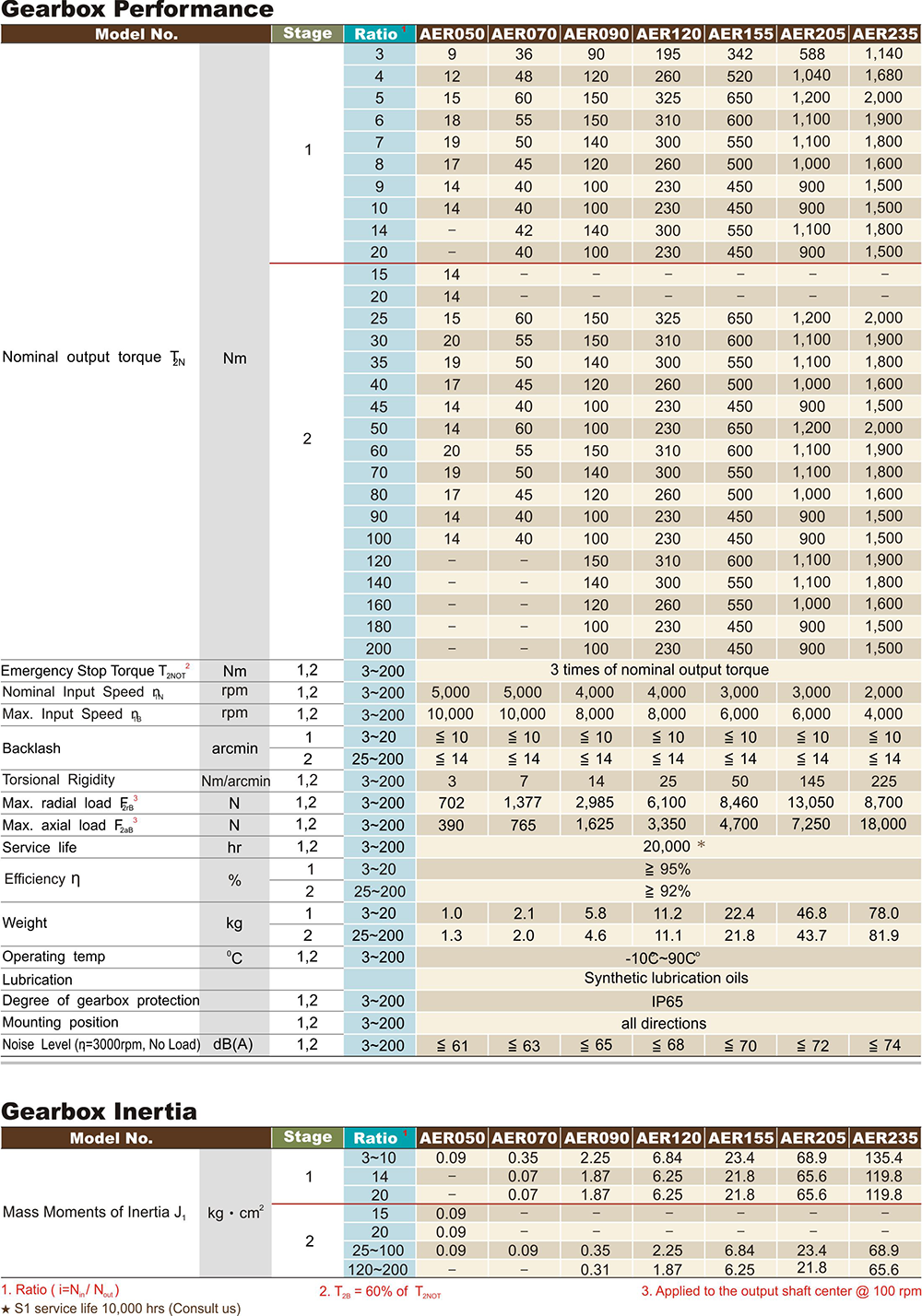

AER Series
■ 제품외형
■ DESIGN TOOL(감속기 선정도구로 보다 정확한 외형치수를 확인하시면 좋습니다.)
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드

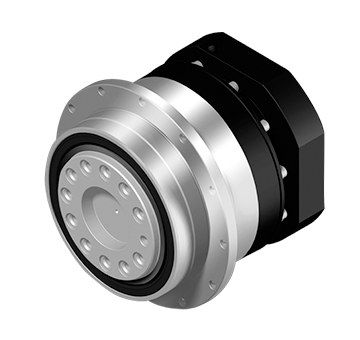

■ AD / ADR
■ 상세설명
Output torque :
T2N : 14 Nm ~ 2000 Nm
Ratios(ADR) :
1-stage : 4 / 5 / 7 / 10
2-stage : 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 100(140 / 200)
*Only ADR047 2-stage offers 20 option
Low backlash :
1-stage : ≤1(2)arcmin / ≤3(4)arcmin / ≤5(6)arcmin
2-stage : ≤5(4)arcmin / ≤7(7)arcmin (≤9arcmin)
High efficiency 1-stage :≧ 97%(≧ 95%)
2-stage :≧ 94%(≧ 92%)
Easy mount
Low noise
Compact structure
SIZE :
AD047 / AD064 / AD090 / AD110 / AD140 / AD200 / AD255
ADR047 / ADR064 / ADR090 / ADR110 / ADR140 / ADR200 / ADR255
T2N : 14 Nm ~ 2000 Nm
Ratios(ADR) :
1-stage : 4 / 5 / 7 / 10
2-stage : 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 100(140 / 200)
*Only ADR047 2-stage offers 20 option
Low backlash :
1-stage : ≤1(2)arcmin / ≤3(4)arcmin / ≤5(6)arcmin
2-stage : ≤5(4)arcmin / ≤7(7)arcmin (≤9arcmin)
High efficiency 1-stage :≧ 97%(≧ 95%)
2-stage :≧ 94%(≧ 92%)
Easy mount
Low noise
Compact structure
SIZE :
AD047 / AD064 / AD090 / AD110 / AD140 / AD200 / AD255
ADR047 / ADR064 / ADR090 / ADR110 / ADR140 / ADR200 / ADR255

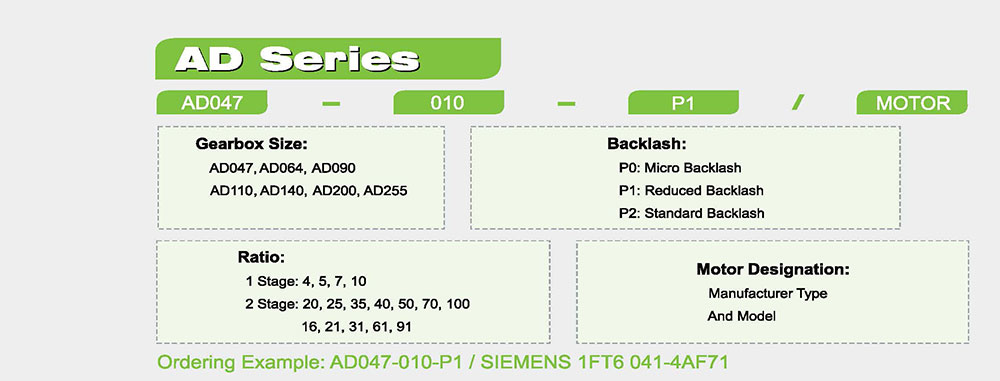

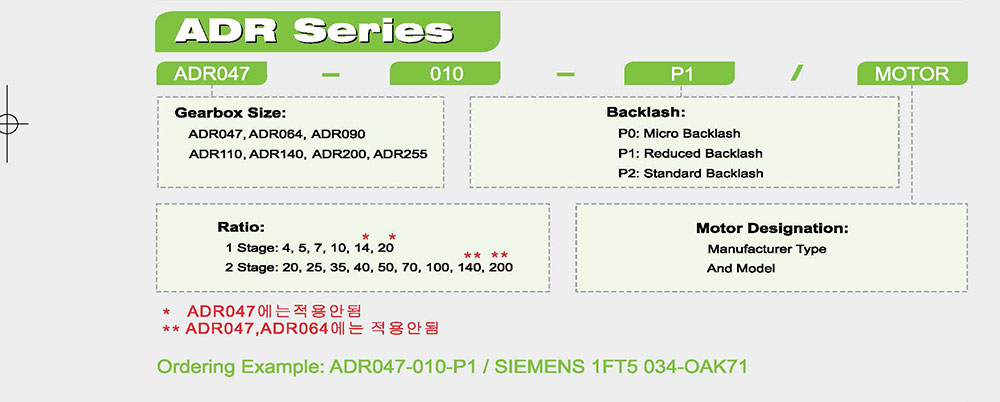

■ 모델 표기방법

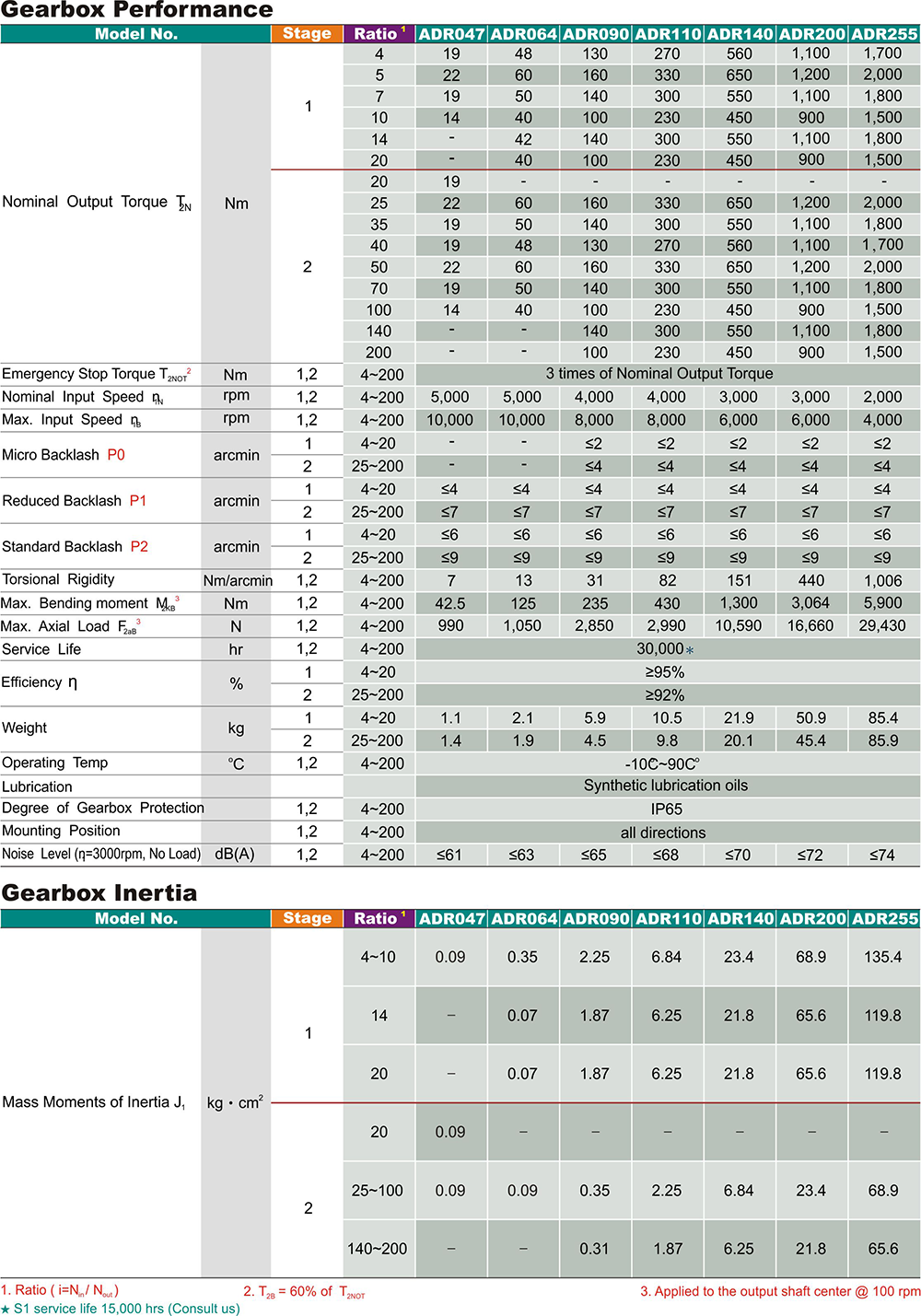

■ 제품사양

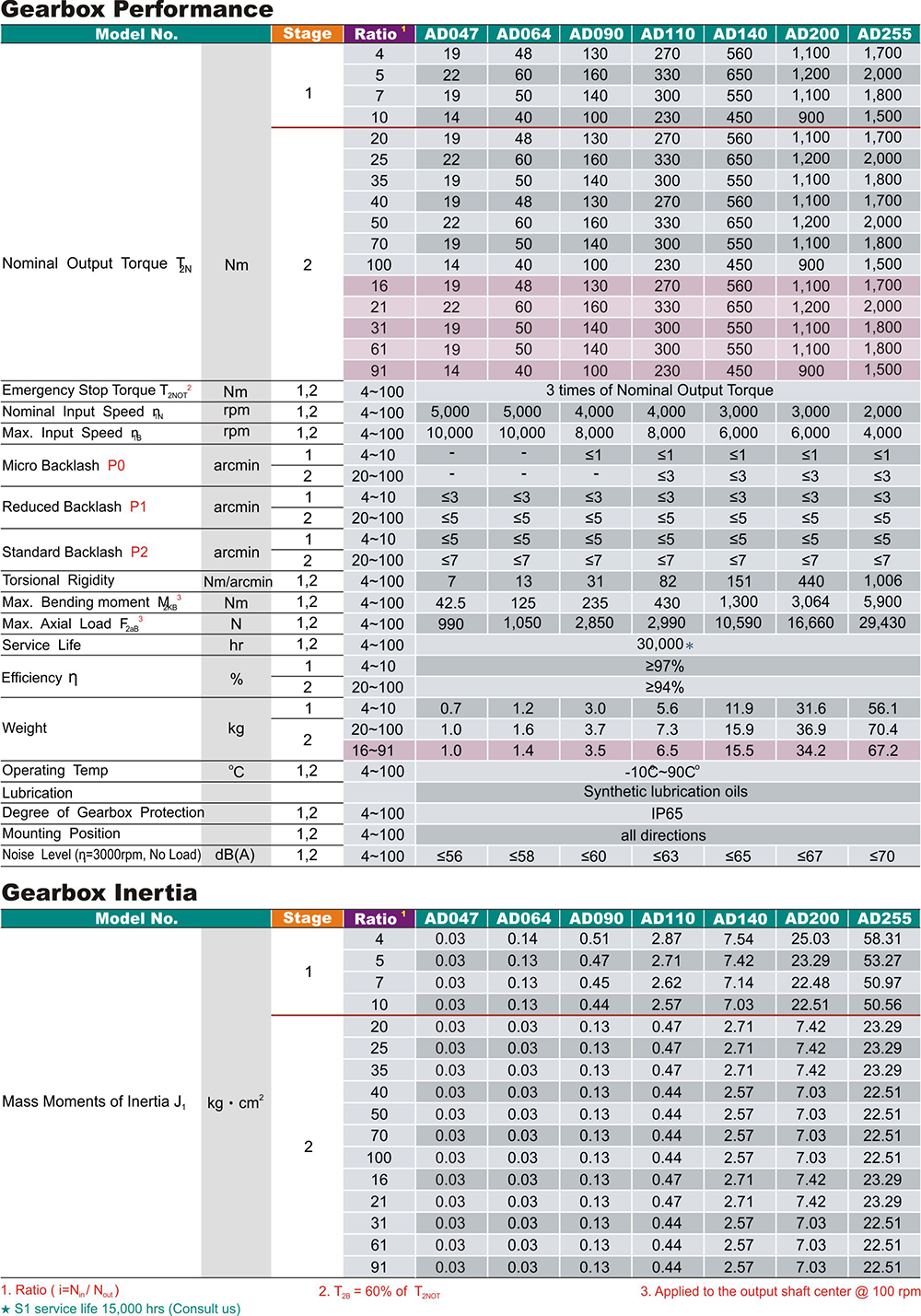

AD Series
ADR Series
■ 제품외형
■ DESIGN TOOL(감속기 선정도구로 보다 정확한 외형치수를 확인하시면 좋습니다.)
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드

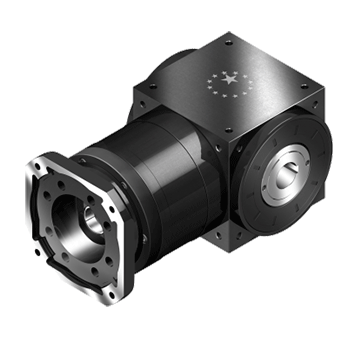

■ AT / ATB
■ 상세설명
Output torque :
T2N : 12 Nm ~ 3,200 Nm
Ratios(ATB) :
1-stage : 1 / 1.5 / 2 / 3 / 4/ 5
Low backlash :
1-stage : ≤6arcmin
High efficiency 1-stage :≧ 98%
Easy mount
Low noise
Compact structure
SIZE :
AT065 / AT075 / AT090 / AT110 / AT140 / AT170 / AT210 / AT240 / AT280
ATB065 / ATB075 / ATB090 / ATB110 / ATB140 / ATB170 / ATB210 / ATB240 / ATB280
T2N : 12 Nm ~ 3,200 Nm
Ratios(ATB) :
1-stage : 1 / 1.5 / 2 / 3 / 4/ 5
Low backlash :
1-stage : ≤6arcmin
High efficiency 1-stage :≧ 98%
Easy mount
Low noise
Compact structure
SIZE :
AT065 / AT075 / AT090 / AT110 / AT140 / AT170 / AT210 / AT240 / AT280
ATB065 / ATB075 / ATB090 / ATB110 / ATB140 / ATB170 / ATB210 / ATB240 / ATB280

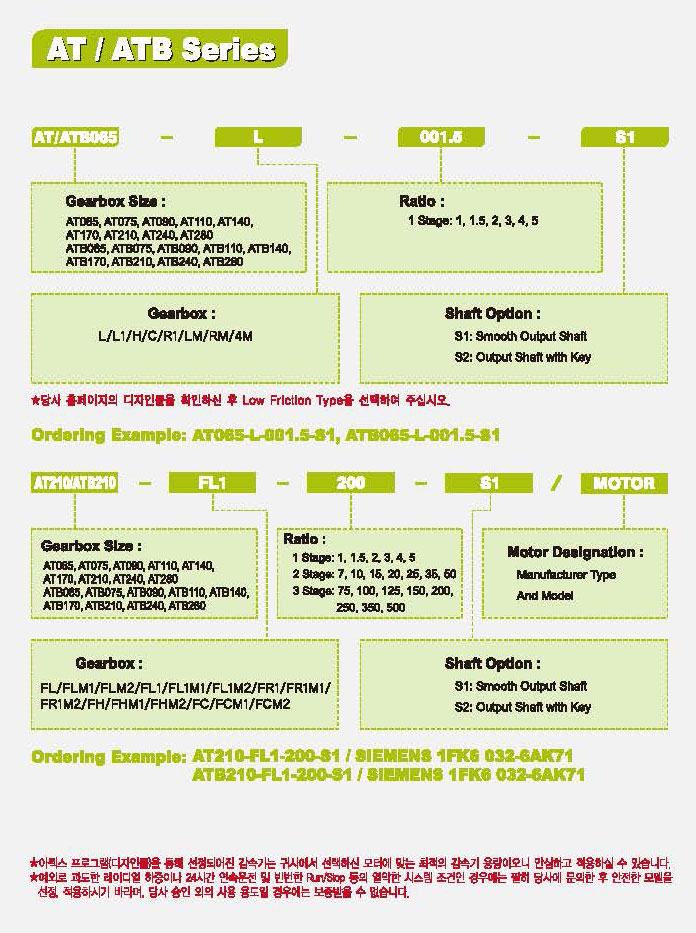

■ 모델 표기방법
■ 제품사양

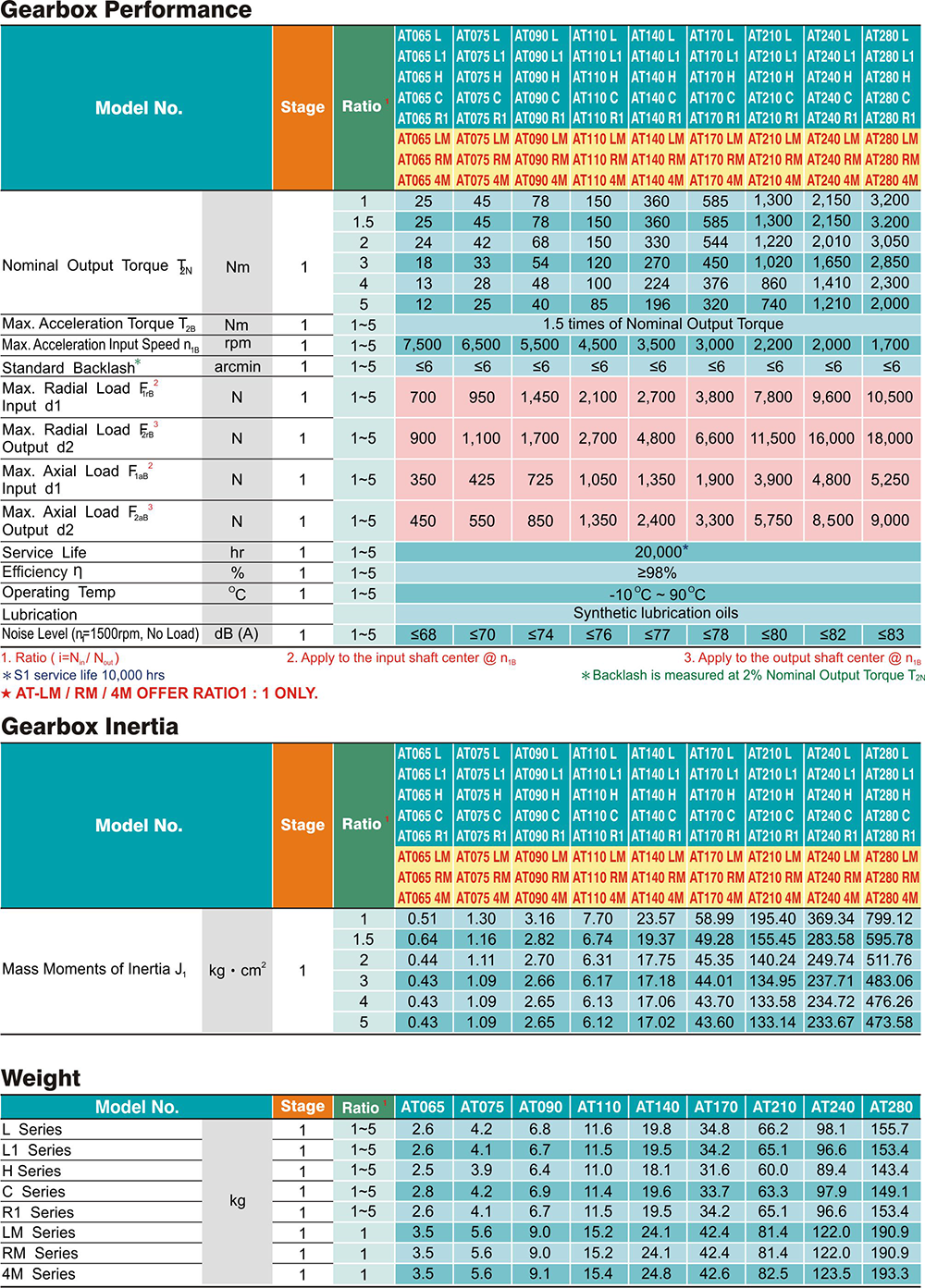

AT Series
■ 제품외형
■ DESIGN TOOL(감속기 선정도구로 보다 정확한 외형치수를 확인하시면 좋습니다.)
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드

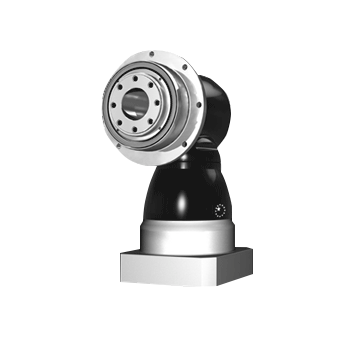

■ KH / KF
■ 상세설명
Output torque :
T2N : 14 Nm ~ 1600 Nm
Ratios :
1-stage : 3 / 4 / 5 / 7 / 10
Low backlash :
1-stage : ≤3arcmin
High efficiency 1-stage :≧ 96%
Easy mount
Low noise
Compact structure
SIZE :
KH064 / KH090 / KH110 / KH140 / KH200 / KH255 / KH285
KF060 / KF075 / KF100 / KF140 / KF180 / KF210 / KF240
T2N : 14 Nm ~ 1600 Nm
Ratios :
1-stage : 3 / 4 / 5 / 7 / 10
Low backlash :
1-stage : ≤3arcmin
High efficiency 1-stage :≧ 96%
Easy mount
Low noise
Compact structure
SIZE :
KH064 / KH090 / KH110 / KH140 / KH200 / KH255 / KH285
KF060 / KF075 / KF100 / KF140 / KF180 / KF210 / KF240

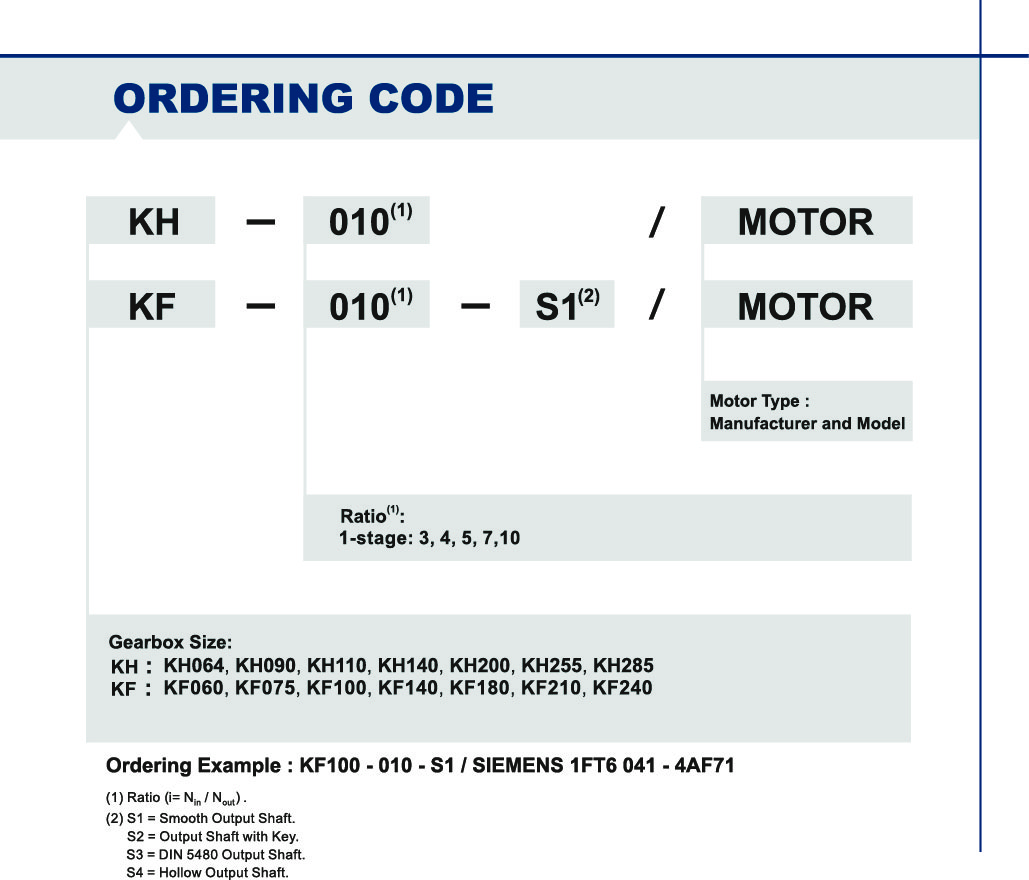

■ 모델 표기방법

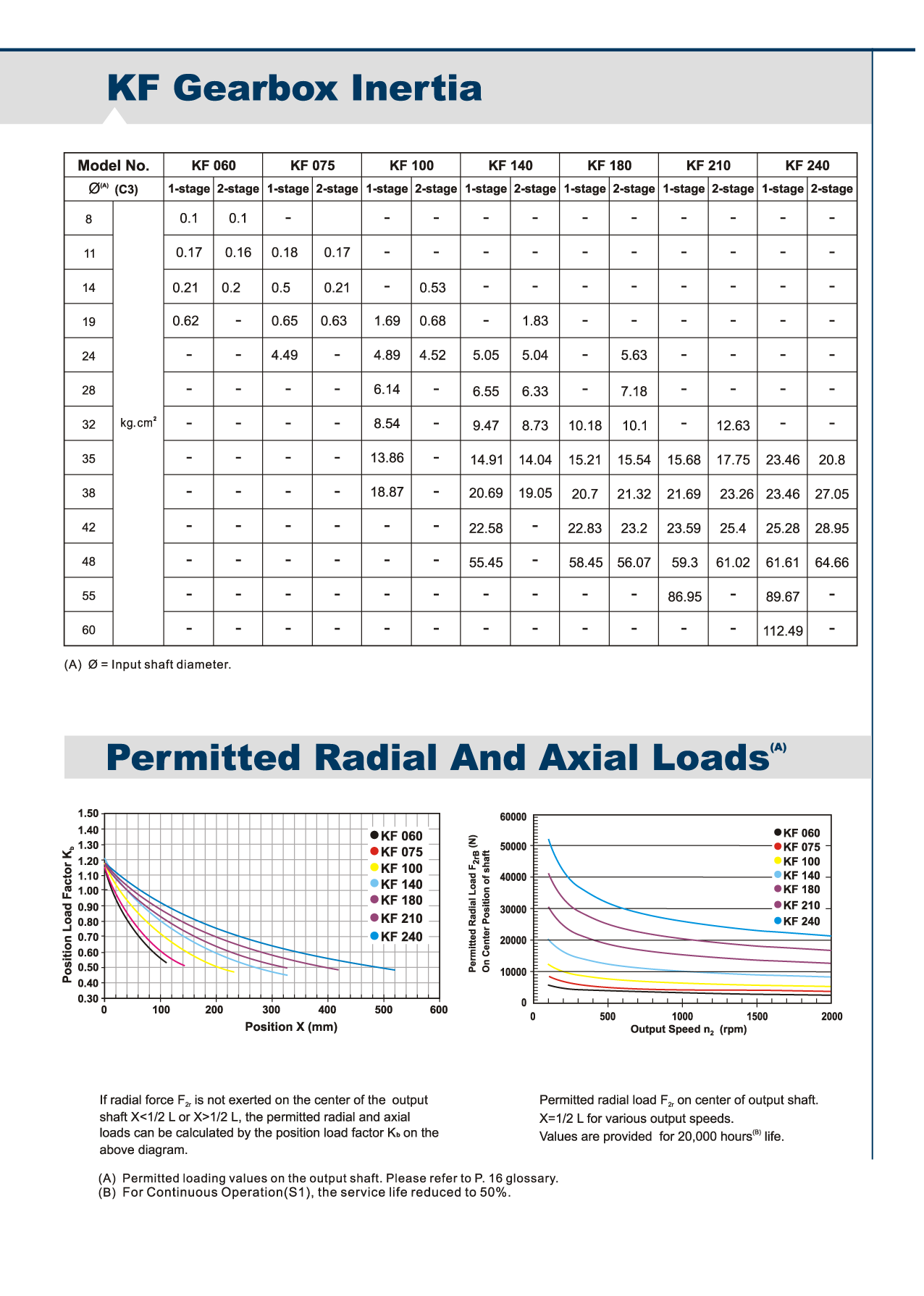

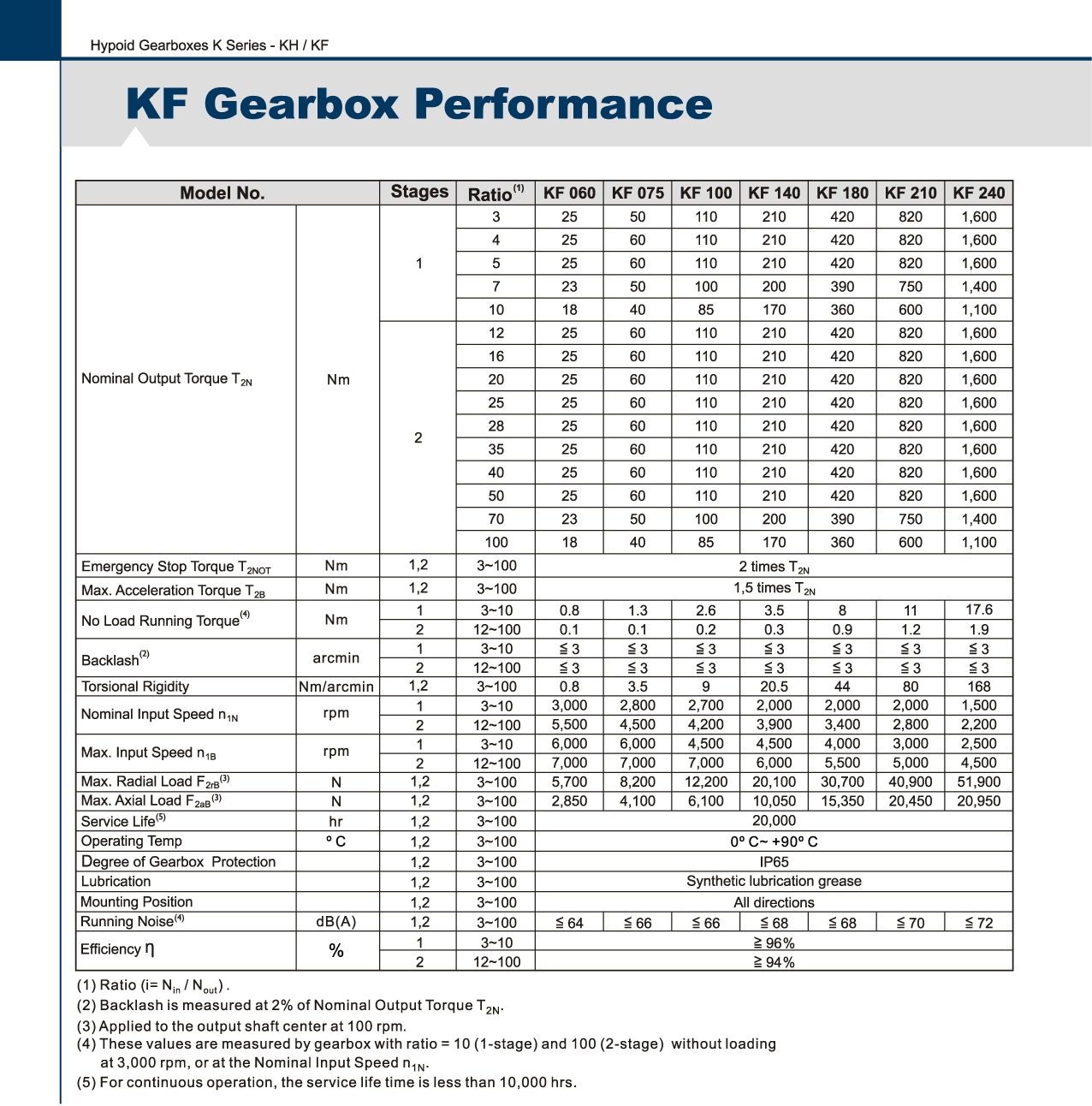

■ 제품사양
KF Series
■ 제품외형
■ DESIGN TOOL(감속기 선정도구로 보다 정확한 외형치수를 확인하시면 좋습니다.)
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
● 적용모터와 감속기 Series의 선택만으로 쉽고 빠르게 감속기를 선정
● 선정된 감속기의 도면 DXF, IGS, STP, PDF 형식으로 다운로드
